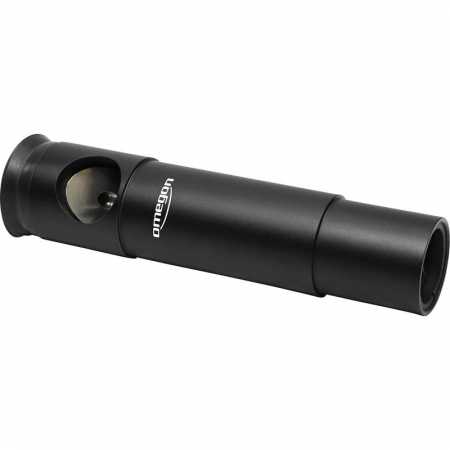

Kolimátor Cheshire je velmi efektivní kolimátor, který umožní snadno a přesně seřídit souosost optických členů v zrcadlovém nebo čočkovém dalekohledu. S tímto kolimátorem budete schopni seřídit dalekohled během několika minut - zejména, pokud budete chtít dosáhnout vysokou přesnost pro fotografování.
Kolimace čočkových dalekohledů: Pokud centrujete čočkové dalekohledy (refraktory), pak uvidíte tolik odrazů, kolik je optických členů v soustavě. Dalekohled je dobře seřízený (zkolimovaný), pokud jsou všechny odrazy soustředěné do středu kolimačního okuláru. Jednoduše sejměte kryt z objektivu, vyndejte diagonální zrcadlo z tubusu a přímo do výtahu v tubus zasuňte kolimátor. Použijte běžné denní světlo nebo posviťte na odraznou folii baterkou pod úhlem 45°a nasměrujte tak světlo do tubusu. Podívejte se do malého otvoru v okuláru. Uvidíte jeden nebo více malých jemných kroužků (většinou se překrývají) u středu. Upravte členy objektivu pomocí kolimačních šroubků na přírubě objektivu tak, aby se všechny jemné kroužky spojily do jednoho středového. To je vše. Dobře seřízený objektiv bude dávat lepší obraz.
Kolimační okulár pro efektivní přesnou kolimaci. Dlouhý kovový tubus pro přesnou kolimaci. Záměrný kříž pro přesnější kolimaci. Pevné kovové tělo kolimátoru. Průměr 1,25″.
